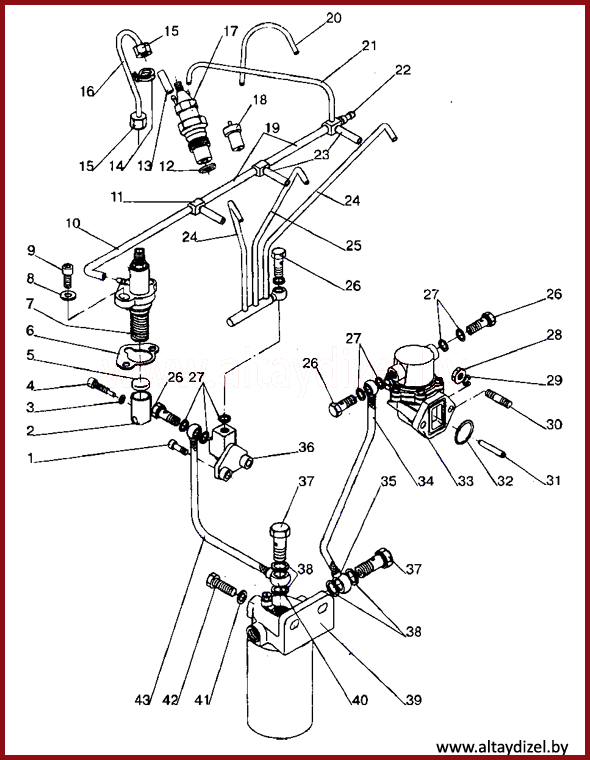

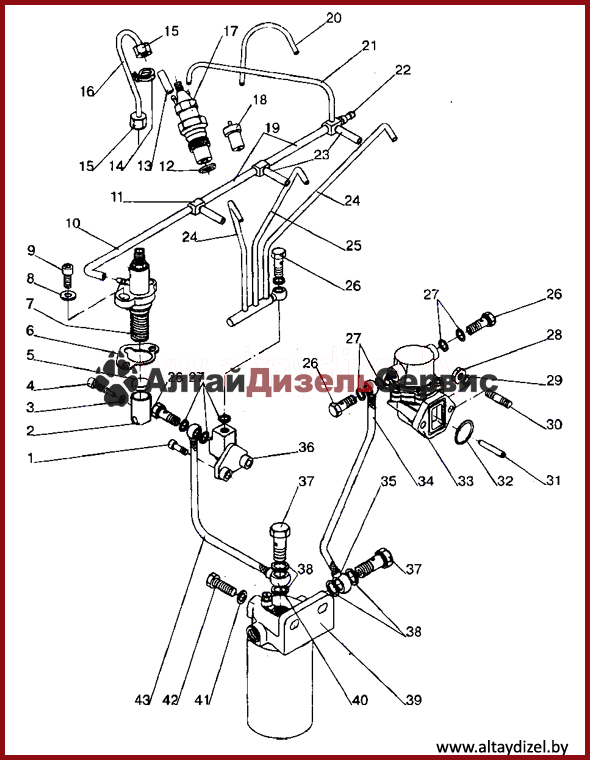

Система питания: трубопроводы топливные и установка топливной аппаратуры

№ поз.

№ по каталогу

Наименование

104.9375.638

Трубопровод подачи (24-26)

104.9571.157

Трубопровод сливной (10, 11, 19, 21 -23)

1

9.9730.012

Болт

2

104.7215.092

Толкатель

3

9.4670.001

Уплотнение

4

104.9730.256

Болт

5

104.6000.050

Плита опорная

6

104.4580.152

Уплотнение S=0,05

104.4580.148

Уплотнение S=0,05

104.4580.109

Уплотнение S=0,08

104.4580.110

Уплотнение S=0,30

104.4580.111

Уплотнение S=0,50

7

104.6590.249

Форсунка

8

104.5715.089

Шайба

9

104.9730.267

Болт

10

0100.025

Шланг

11

104.7301.108

Штуцер

12

565.5989.006

Плита защитная

13

565.9080.122

Пробка трубки

14

9.3630.069

Скоба

15

285.3290.016

Гайка

16

104.9375.739

Трубопровод насоса с гайкой

17

565.5010.003

Форсунка с распылителем

18

0434.250.103

Распылитель

19

0100.023

Шланг

20

104.9571.091

Шланг

21

0100.026

Шланг

22

104.7301.109

Штуцер

23

0100.024

Шланг

24

0100.019

Шланг

25

0100.020

Шланг

26

9.1901.030

Болт проточный

27

9.4670.059

Уплотнение

28

9.3203.047

Гайка

29

9.7565.007

Шайба пружинная

30

0107.6780.133

Шпилька

31

560.7200.078

Стержень

32

9.1200.087

Кольцо уплотнительное

33

104.6585.066

Насос топливный

34

0100.021

Шланг

35

104.9375.661

Шланг со штуцерами

36

104.8900.336

Кронштейн

37

9.1901.032

Болт проточный

38

9.4670.061

Уплотнение

39

104.3730.068

Фильтр

40

104.9375.690

Шланг со штуцерами

41

9.7625.020

Шайба

42

9.1780.031

Болт

43

0100.022

Шланг
