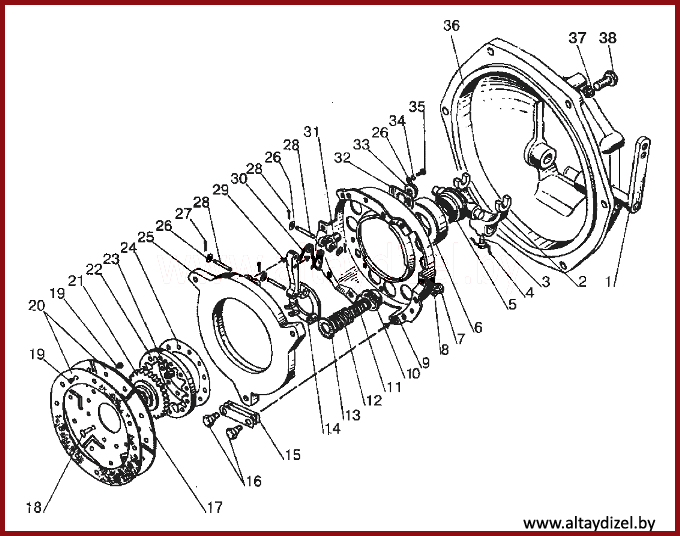

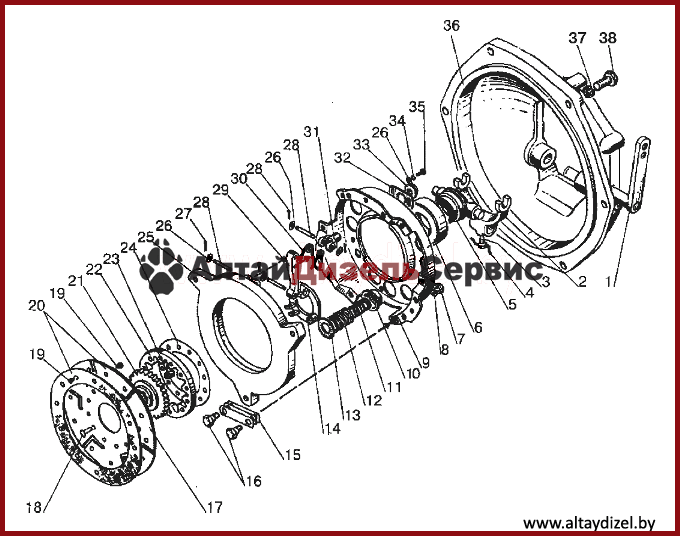

Схема сцепления МТЗ-320

№ поз.

№ по каталогу

Наименование

320-1601090

Диски (7-16, 25-35)

325-1601130

Диск ведомый (17-24)

320-1601180

Отводка (5,6)

1

320-1601150-B

Вал с рычагом

2

320-1601203

Вилка

3

50-4604046

Болт стопорный

4

1,6-O-S

Проволока

5

320-1601185

Отводка

6

360708 K3C23

Подшипник

7

M8x1

Гайка

8

SHP8

Шайба

9

220-1601122

Диск опорный

10

220-1601072

Стакан

11*

320-1601116

Пружина

12*

220-1601115

Пружина

13

220-1601092

Прокладка

14

220-1601123

Опора

15

220-1601124

Пластина

16

220-1601126

Болт

17

320-1601133

Диск

18

6x20

Заклепка

19

220-1601295

Заклепка

20

220-1601138

Накладка фрикционная

21

325-1601142

Ступица

22

320-1601043

Обойма

23

320-1601091

Демпфер

24

320-1601046

Диск

25

220-1601093

Диск нажимной

26

SHCH6

Шайба

27

2,5x12

Шплинт

28

220-1601096

Ось

29

220-1601094

Рычаг

30

220-1601083

Пружина

31

220-1601097

Вилка

32

220-1601086

Шайба

33

220-1601109

Гайка регулировочная

34

SHP6

Шайба

35

M6x14

Болт

36

220-1601015

Корпус сцепления

37

SHP 10

Шайба

38

М10х40

Бол
