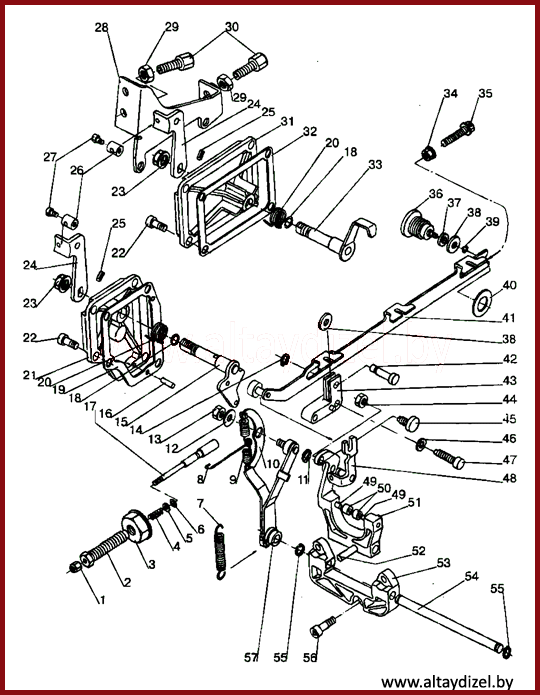

Система питания: регулятор частоты вращения

№ поз.

№ по каталогу

Наименование

104.4190.103

Болт направляющий (36-39)

104.8576.068

Упор (1-6, 17)

BV2516105

Рычажок-останов в сборе (18, 20, 23-25, 33)

ВV2516106

Рычажок в сборе (7-11, 44, 45, 48,49, 51, 53-55, 57)

BV5200634

Рычаг регулятора в сборе (7-11, 44, 45, 48, 49, 51, 53-55, 57)

BV5200834

Штанга соединительная (14, 38, 41-43)

1

9.3203.057

Гайка

2

104.1930.143

Корпус упора

3

9.3240.152

Гайка

4

104.5801.490

Пружина

5

104.7625.228

Шайба

6

9.1200.232

Кольцо уплотнительное

7

104.5801.208

Пружина

8

104.9245.134

Тяга

9

104.5655.135

Пружина регулятора

10

625.1541.025

Балансир

11

9.1240.077

Кольцо стопорное

12

9.7625.070

Шайба

13

9.3203.048

Гайка

14

9.1241.029

Кольцо стопорное

15

104.6140.307

Рычажок внутренний

16

9.8400.048

Штифт

17

104.7200.150

Палец

18

9.1200.052

Кольцо уплотнительное

19

104.4431.128

Уплотнение

20

104.5680.104

Пружина

21

104.2700.041

Крышка регулятора

22

9.9730.009

Болт

23

9.3203.047

Гайка

24

560.5200.108

Рычажок наружный

25

9.8430.004

Штифт эластичный

26

9.6000.016

Втулка

27

9.9790.003

Болт

28

104.5060.008*

Держатель

29

9.3240.019

Гайка

30

70.9180.047

Болт упорный

31

104.2700.042

Крышка

32

104.4431.127

Уплотнение

33

104.6140.308

Рычажок-останов

34

9.3240.153

Гайка

35

9.1760.039

Болт

36

104.4190.136

Болт направляющий

37

104.7585.006

Шайба

38

104.1970.154

Втулка

39

9.1240.088

Кольцо стопорное

40

9.4670.021

Уплотнение

41

104.1380.029

Штанга соединительная

42

104.6210.045

Палец

43

104.8785.122

Держатель

44

9.3240.005

Гайка

45

104.9850.092

Болт установочный

46

9.7625.124

Шайба

47

104.9730.198

Болт

48

104.5200.650

Рычажок управления

49

104.7770.124

Ролик

50

104.1970.203

Втулка

51

104.5200.647

Рычаг регулятора

52

276.8460.055

Штифт

53

104.8785.105

Держатель

54

104.6140.408

Палец

55

9.1240.002

Кольцо стопорное

56

9.9730.010

Болт

57

104.5200.628

Рычаг
