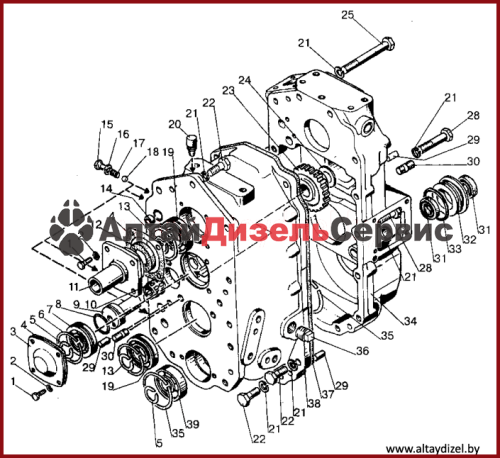

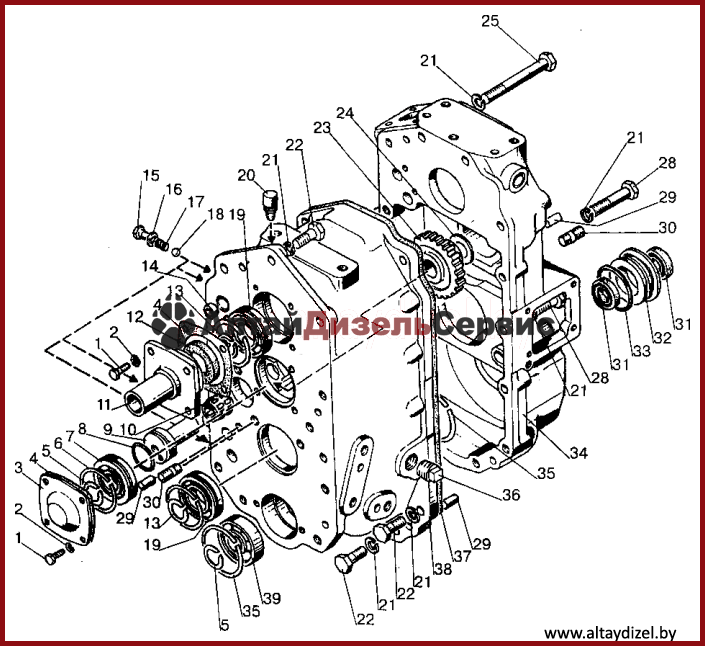

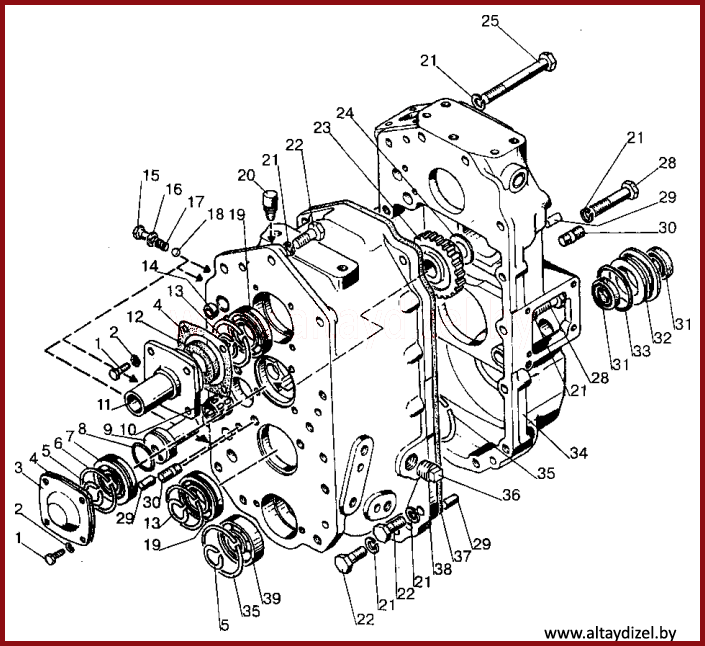

Схема коробки передач трактора МТЗ-320

№ поз.

№ по каталогу

Наименование

325-1700010

Коробка передач

220-1701020

Корпус (8-10,23,24,38)

325-1701050

Кронштейн (11,12)

1

M6x20

Болт

2

SHP6

Шайба

3

220-1701061

Крышка

4

220-1701036

Прокладка

5

220-1701251

Кольцо

6

220-1701262

Кольцо

7

50305

Подшипник

8

035-040-30-2-4

Кольцо

9

220-1701075

Ось

10

KK20x26x34E

Подшипник

11

325-1701034

Стакан

12

2.2-30x52-1

Манжета

13

220-1701031

Кольцо

14

220-1701067

Заглушка

15

325-1701003

Болт

16

36-1104788

Прокладка

17

220-1702325

Пружина

18

8,0-100

Шарик

19

50206

Подшипник

20

SU-1/e”-A

Сапун

21

SHP12

Шайба

22

М12X40

Болт

23

220-1701076

Шестерня

24

220-1701077

Шайба

25

M12x110

Болт

28

М12x65

Болт

29

SHCK 10x25

Штифт

30

M12X32

Шпилька

31

2.2-25x42-1

Манжета

32

220-1701259

Втулка

33

055-061-36-1-4

Кольцо

34

325-1701028

Корпус

35

2V62

Кольцо

36

KGV

Пробка

37

220-1701026-B

Прокладка

38

220-1701027-B

Корпус

39

305 A

Подшипник
