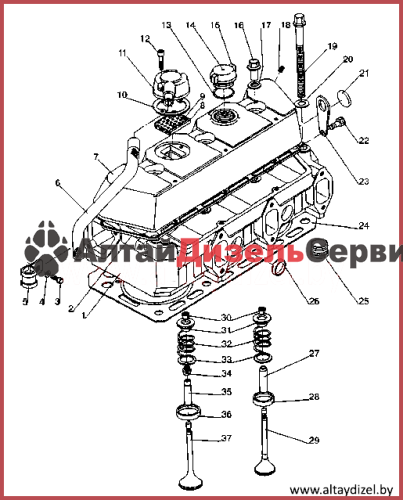

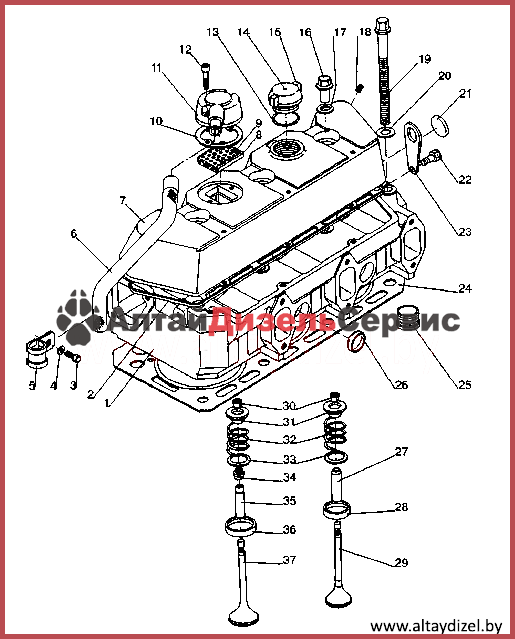

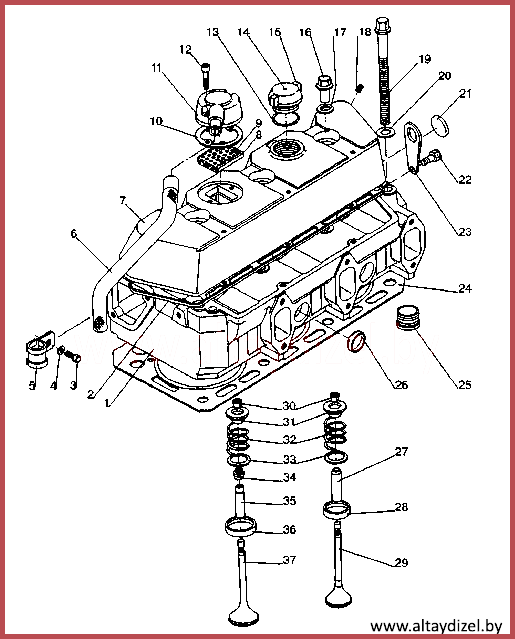

Механизмы дизеля: головка цилиндров, клапаны

№ поз.

№ по каталогу

Наименование

104.5496.129

Элемент фильтрующий (8, 9)

110.9200.350

Головка цилиндров (1, 18, 25-28, 35, 36)

BV2125234

Крышка коромысел (6-8, 10-12)

BV9032019

Пробка заливного патрубка (13-15)

1

104.9200.358

Головка цилиндров

2

104.4400.051

Уплотнение

3

9.1760.003

Болт

4

9.7625.062

Шайба

5

837.3617.089

Зажим

6

2760.9400.062

Шланг

7

104.2125.217

Крышка головки

8

540.5496.106

Обойма фильтра

9

104.5096.050

Элемент фильтрующий

10

104.4431.119

Уплотнение

11

104.2750.225

Крышка

12

9.9732.087

Болт

13

9.1200.015

Кольцо уплотнительное

14

9.7370.009

Заклепка

15

276.9032.018

Пробка

16

104.3300.218

Гайка

17

114.4400.050

Уплотнение

18

9.9765.001

Болт

19

104.1862.091

Болт

20

9.7626.040

Шайба

21

114.8990.054

Пробка

22

9.1770.002

Болт

23

104.8545.190

Ушко подвесное

24

104.4730.459

Уплотнение S=1,50

104.4730.460

Уплотнение S=1,65

104.4730.461

Уплотнение S=1,80

25

110.9080.183

Крышка

26

9.9080.083

Пробка

27

104.4845.189

Направляющая выхлопного клапана

28

104.8000.127

Седло выхлопного клапана

29

104.9685.108

Клапан выпускной

30

104.8057.012

Сухарь клапана

31

104.6400.060

Тарелка пружины клапана

32

260.5755.004

Пружина клапана

33

104.3430.141

Тарелка нижняя

34

107.4535.015

Уплотнение

35

104.4845.190

Направляющая всасывающего клапана

36

104.8000.126

Седло всасывающего клапана

37

104.9652.104

Клапан впускной
