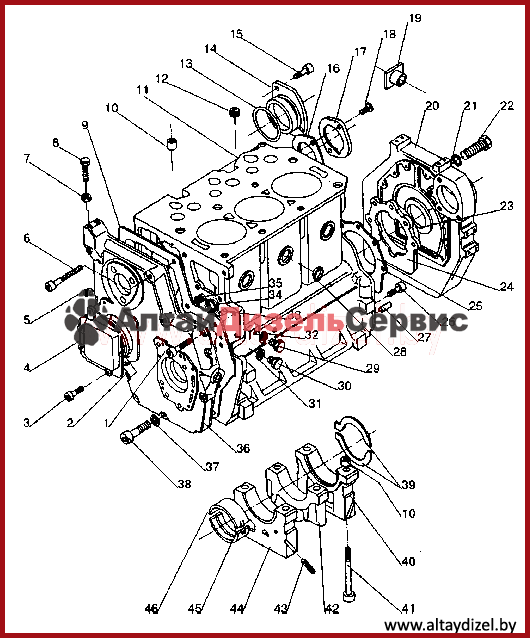

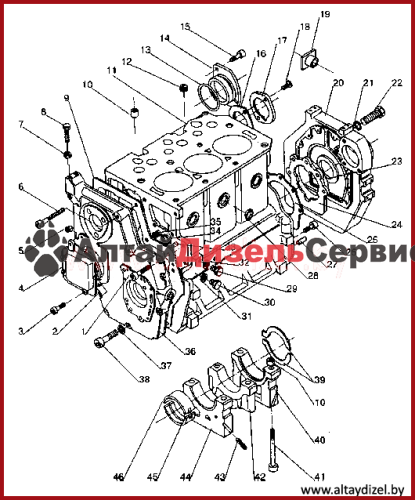

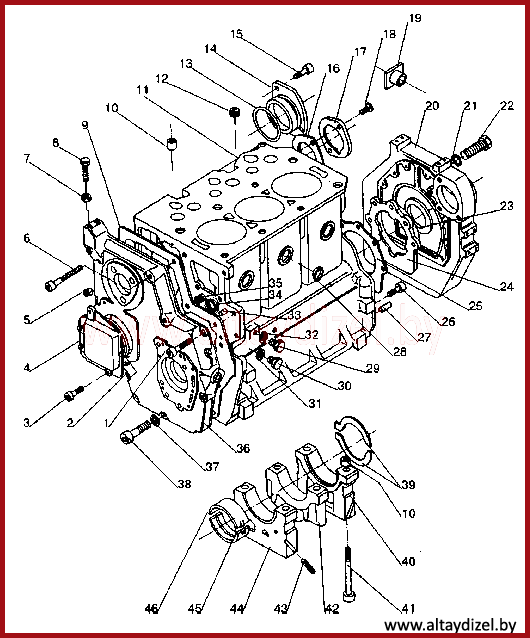

Механизмы дизеля: блок цилиндров

№ поз.

№ по каталогу

Наименование

104.1510.587

Блок цилиндров в сборе (5, 10, 11, 28, 29, 32, 34, 35, 40-44)

BV3790057

Крышка коленчатого вала задняя (23, 24)

1

9.9730.100

Болт

2

9.1200.091

Кольцо уплотнительное

3

9.9730.010

Болт

4

104.2660.008

Крышка гидродвигателя передняя

5

9.9765.111

Болт

6

9.9730.034

Болт

7

9.3240.153

Гайка

8

9.1760.028

Болт

9

104.4601.050

Уплотнение

10

104.1970.141

Направляющая

11

104.1510.586

Блок цилиндров

12

104.9765.140

Болт

13

9.1200.095

Кольцо уплотнительное

14

104.2650.035

Крышка гидродвигателя задняя

15

9.9730.024

Болт

16

104.4431.129

Уплотнение

17

104.2615.047

Крышка кулачкового вала задняя

18

9.9800.061

Болт

19

104.9000.110

Пробка маховика

20

0100.355

Кожух маховика

21

9.7565.011

Шайба пружинная

22

9.1780.031

Болт

23

104.1213.304

Манжета

24

104.3790.063

Крышка коленчатого вала задняя

25

104.4501.102

Уплотнение

26

9.9730.012

Болт

27

9.8400.108

Штифт

28

9.8990.022

Пробка

29

183.9040.012

Пробка

30

9.8965.021

Пробка

31

9.4670.044

Кольцо

32

9.4670.061

Уплотнение

33

276.8460.055

Штифт

34

104.9080.140

Пробка

35

9.9765.109

Болт

36

104.6658.005

Крышка передняя

37

9.7625.010

Шайба

38

9.9730.032

Болт

39

104.8048.009

Кольцо аксиальное

40

104.8615.114

Крышка заднего подшипника

41

114.1862.126

Болт

42

104.8615.113

Крышка среднего подшипника

43

115.4400.054

Уплотнение

44

104.8615.112

Крышка переднего подшипника

45

104.8061.348

Вкладыш подшипника нижний

104.8061.394

Вкладыш подшипника нижний -0,25

104.8061.396

Вкладыш подшипника нижний -0,50

46

104.8061.347

Вкладыш подшипника верхний

104.8061.393

Вкладыш подшипника верхний -0,25

104.8061.395

Вкладыш подшипника верхний -0,50
