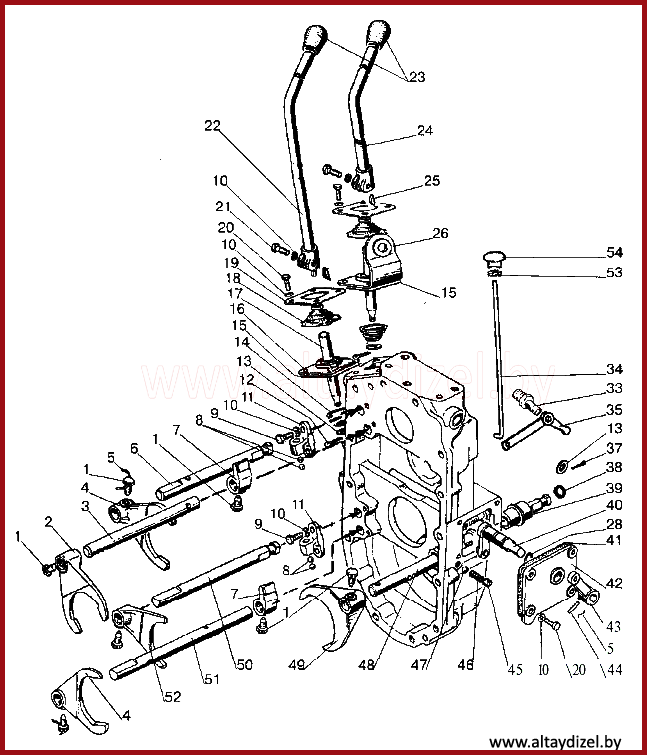

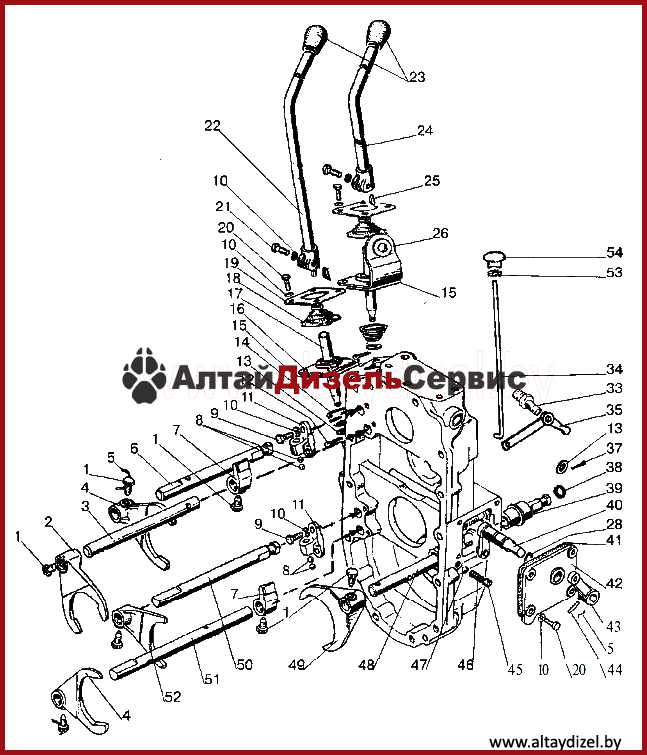

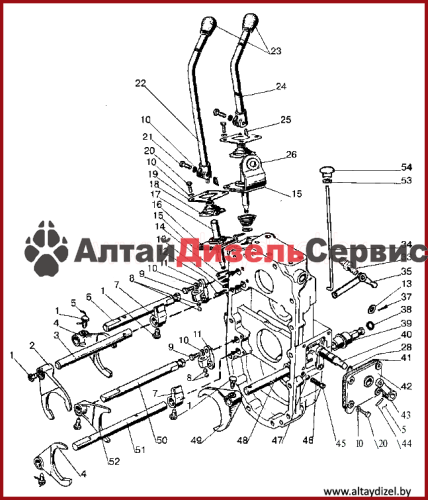

Коробка передач: механизм управления коробкой передач

№ поз.

№ по каталогу

Наименование

220-1702060

Рычаг (12-14, 16, 17)

220-1702100

Крышка (28, 40, 42-44)

220-1702340

Рычаг (12-14, 17, 25)

1

220-1702061

Болт

2

220-1702029

Вилка

3

325-1702036 (220-1702036)

Поводок

4

220-1702028

Вилка

5

1.6-O-S

Проволока, L=180mm

6

220-1702035

Поводок

7

325-1702080 (220-1702080)

Поводок

8

10,0-60

Шарик

9

M8x20

Болт

10

SHP8

Шайба

11

220-1702059-A

Корпус

12

3,2x18

Шплинт

13

SHCH 12

Шайба

14

220-1702324

Пружина

15

220-1702055

Прокладка

16

220-1702054

Пластина

17

220-1702050

Рычаг

18

220-1702067

Чехол

19

220-1702052

Планка

20

M8x25

Болт

21

M8x30

Болт

22

325-1702300 (220-1702300)

Рычаг

23

A61.01.014

Рукоятка

24

325-1702330 (220-1702330)

Рычаг

25

3x5

Шпонка

26

220-1702328

Кронштейн

27

220-1702350

Рычаг

28

013-017-25-1-4

Кольцо

33

220-3503023

Ось

34

220-3503026-02

Тяга

35

325-1702320-B (220-1702320)

Рычаг

37

4x22

Шплинт

38

011-015-25-2-4

Кольцо

39

220-1702065

Втулка

40

325-1702350 (220-1702350-01)

Рычаг

41

220-1 702066-B

Прокладка

42

325-1702058 (220-1702058-В)

Крышка

43

220-1702046

Рычаг

44

70-4202431

Штифт 4x30

45

220-1702201

Винт

46

220-1702325

Пружина

47

8,0-100

Шарик

48

220-1702071-B

Поводок

49

220-1702031

Вилка

50

220-1702037

Поводок

51

325-1702041 (220-1702041)

Поводок

52

220-1702027

Вилка

53

M8

Гайка

54

50-1310136-A

Рукоятка
